أنبوب إشعاع التسخين الكهربائي هو نوع من عناصر التسخين المحاط بغلاف واقي ويتم تسخينه بالكهرباء. يشع الغلاف الحرارة بشكل غير مباشر إلى بطانة الفرن وقطعة العمل المعالجة، ويستخدم على نطاق واسع في أفران التسخين المختلفة في صناعة المعالجة الحرارية. يتكون أنبوب الإشعاع الكهربائي بشكل أساسي من غلاف من سبائك الفولاذ المقاوم للحرارة وسخان، والذي يتم لفه حول قلب أنبوب خزفي عازل مقاوم للحرارة مع أخدود حلزوني بواسطة سلك تسخين كهربائي.
مزايا أنبوب الإشعاع هذا هي:
① يمكن استبداله في العمل دون التأثير على الإنتاج؛
② توزيع طاقة أكثر معقولية؛
③ مفيد لتدفق الهواء داخل الفرن.
④ مع تغييرات العملية، يكون من المناسب زيادة أو تقليل طاقة الفرن، وضبط قدرة التسخين، ومزايا أخرى.
تم تصميم أنابيبنا المشعة للاستخدام ليس فقط في معدات المعالجة الحرارية المحلية ولكن أيضًا كمكونات بديلة لأنظمة المعالجة الحرارية المستوردة. في عام 1998، حصل خط الإنتاج هذا على الميدالية الذهبية في معرض التكنولوجيا الوطني.
يتوفر عنصر التسخين (قلب الأنبوب) داخل الأنبوب المشع في عدة تكوينات: نوع القفص، ونوع الشريط الرأسي، ونوع سلك مقاومة الجرح الحلزوني. مواد سلك المقاومة المستخدمة هي سبائك النيكل والكروم (Ni-Cr) والحديد والكروم (Fe-Cr). يتم تصميم الحمل السطحي عادةً عند ≥1 واط/سم²، مع معدلات طاقة للأنبوب الواحد تتراوح من 3 كيلو واط إلى 60 كيلو واط. تتراوح درجة حرارة التشغيل لعنصر التسخين من 500 درجة مئوية إلى 1300 درجة مئوية.
يتم تصنيع أنبوب الحماية الخارجي في ثلاثة أنواع: أنابيب الصب بالطرد المركزي، والأنابيب المدرفلة والملحومة، والأنابيب غير الملحومة.
من حيث مدة الخدمة:
أفران التبريد: ≥1 سنة
أفران التقسية: ≥3 سنوات
أنابيب مشعة تعمل بالغاز: ≥2 سنة
بالنسبة لمواد أنبوب الأكمام، يرجى الرجوع إلى الجدول أدناه.
| الدرجة/الأداء | 1كر13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆ملحوظة | 0Cr27Al₇NO₂ | Cr15ني₆o | Cr2₀Ni₆ | Cr20Ni30 | |
| المكونات الكيميائية الرئيسية% | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26.5-27.8 | 15-18 | 20-23 | 20 |
| ال | 4-6 | 4.5-6.5 | 5-7 | 5-7 | 6-7 | ||||
| الحديد | التوازن | التوازن | التوازن | التوازن | التوازن | التوازن | التوازن | ||
| إعادة | المبلغ المناسب | المبلغ المناسب | المبلغ المناسب | المبلغ المناسب | المبلغ المناسب | المبلغ المناسب | المبلغ المناسب | المبلغ المناسب | |
| مو | 1.8-2.2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | التوازن | 28-32 | ||||||
| درجة حرارة التشغيل القصوى للمكونات | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| الكثافة /سم³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| إعادةsistivity Ωmm²/م | 1.25±0.05 | 1.42 ± 0.05 | 1.42 ± 0.05 | 1.42 ± 0.05 | 1.53±0.05 | 1.13 ± 0.05 | 1.14±0.05 | 1.04 ± 0.05 | |
| معامل درجة الحرارة للمقاومة×10-51°C | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| نقطة الانصهار ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| قوة الشد MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| استطالة % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| إعادةduction of area% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| عدد الانحناءات | >5 | >5 | >5 | >5 | >5 | ||||
| صلابة | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| التنظيم | الحديدrrites (و) | الحديدrrites (و) | الحديدrrites (و) | الحديدrrites (و) | الحديدrrites (و) | الأوستنيتي (أ) | الأوستنيتي (أ) | الأوستنيتي (أ) | |
| المغناطيسية | المغناطيسية | المغناطيسية | المغناطيسية | المغناطيسية | المغناطيسية | غير مغناطيسية | غير مغناطيسية | غير مغناطيسية | |

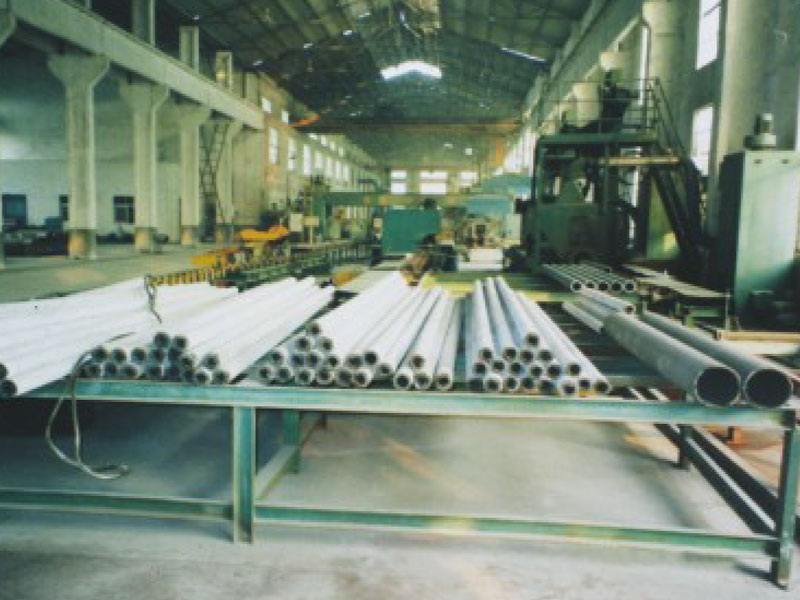

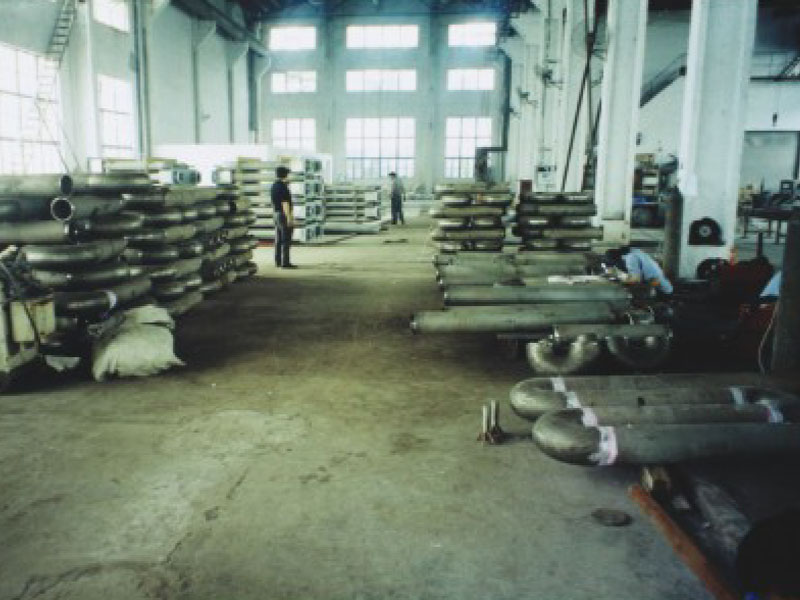

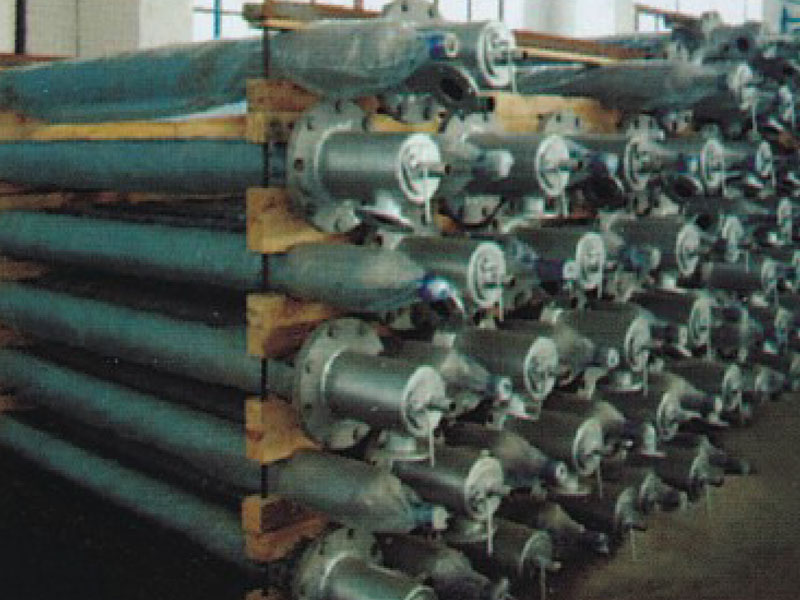

موقع إنتاج أنابيب الإشعاع

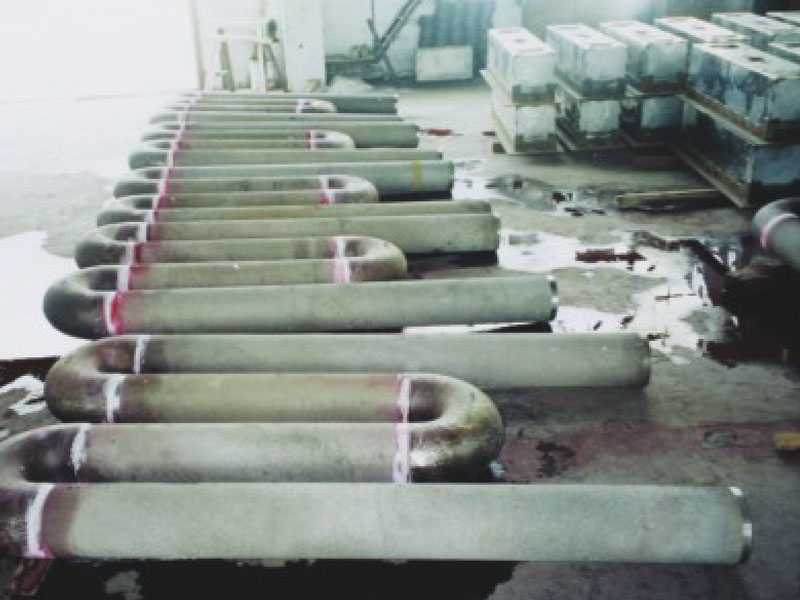

أنبوب الإشعاع، كشف الخلل

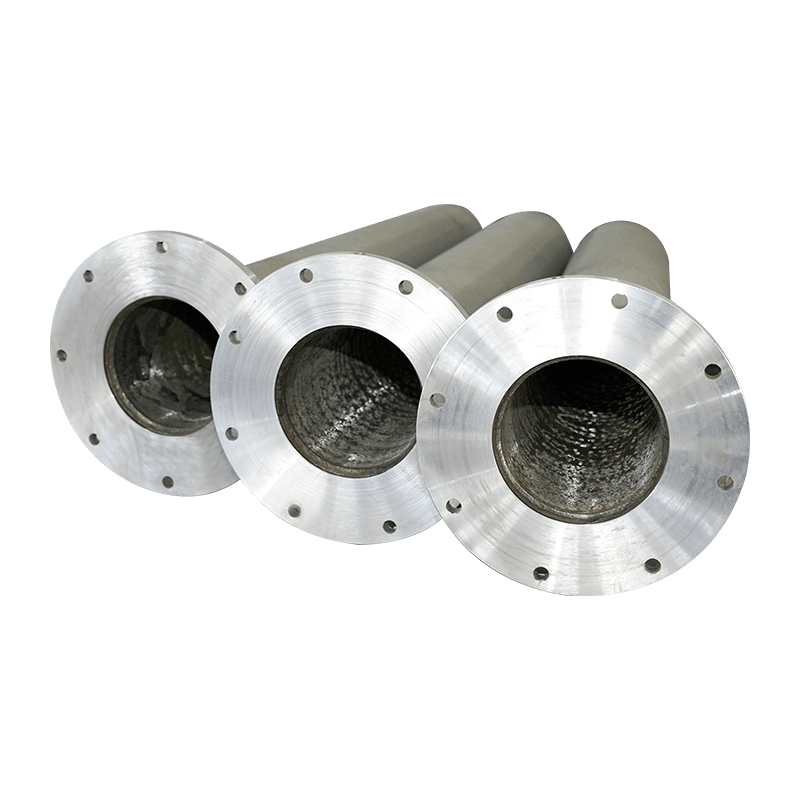

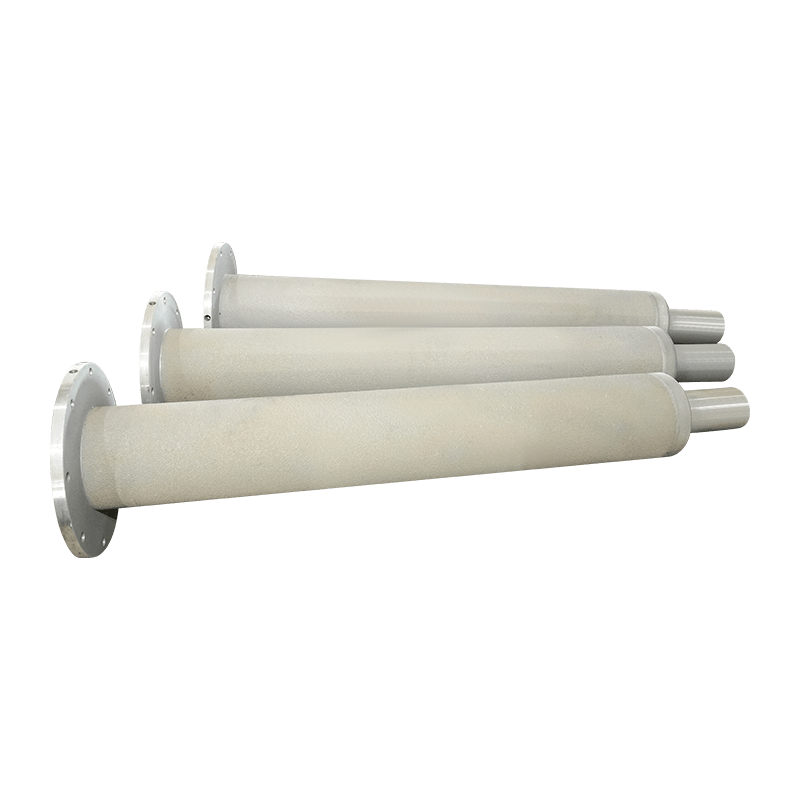

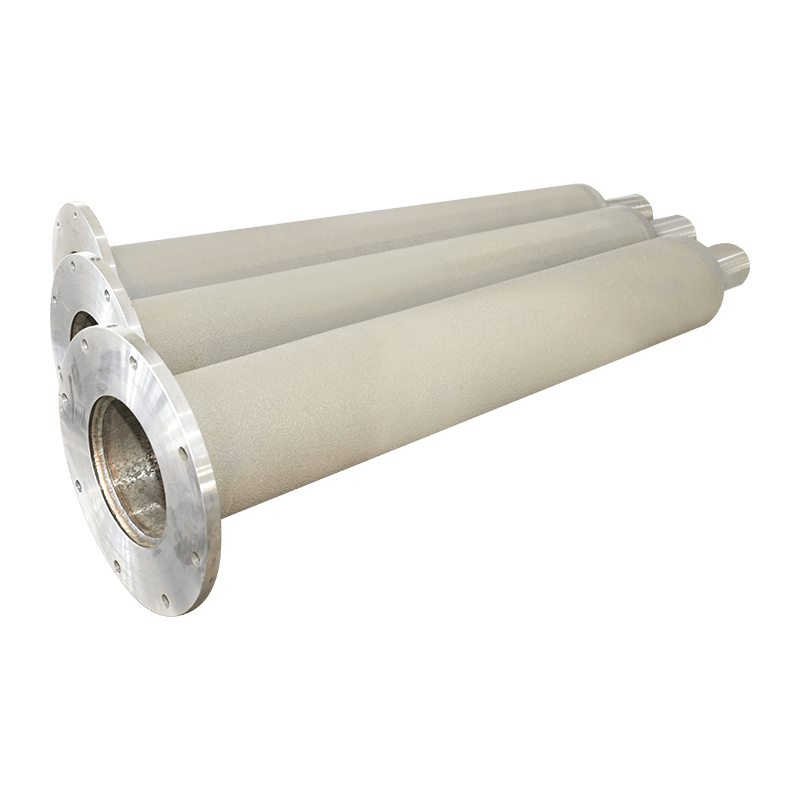

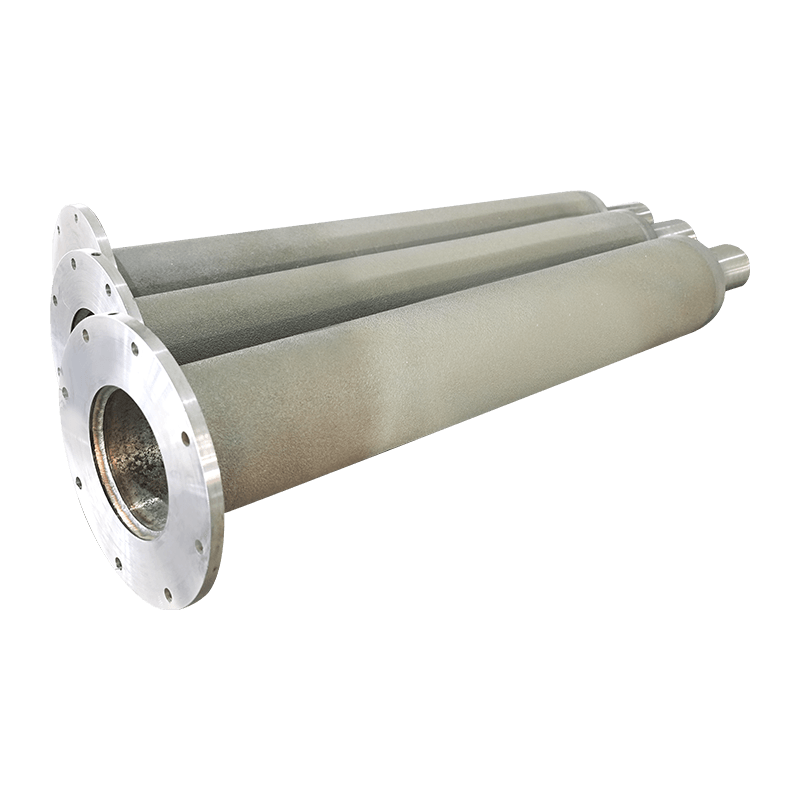

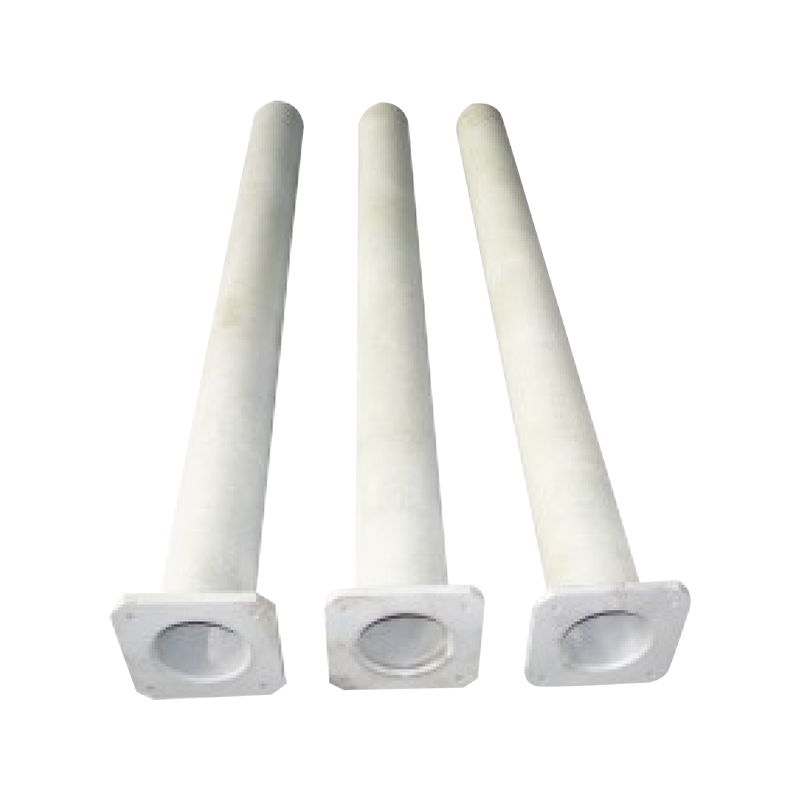

المنتج النهائي

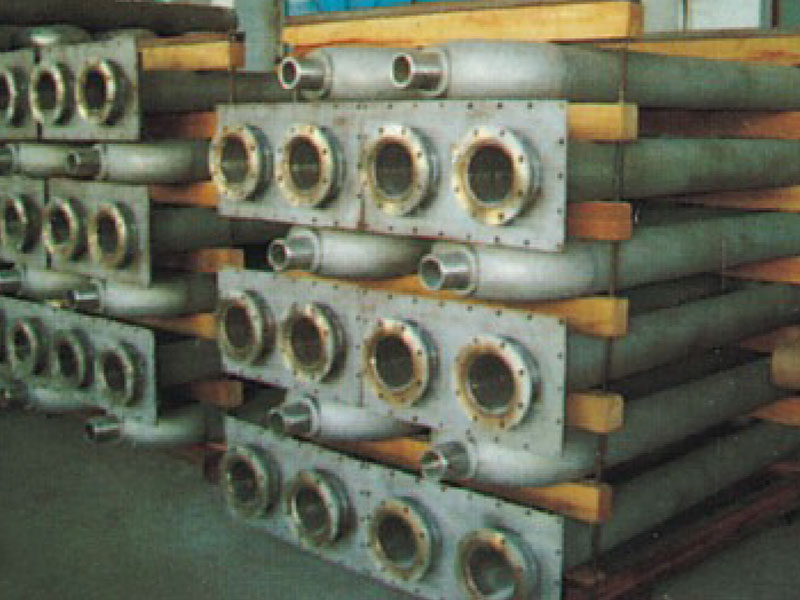

أنبوب الإشعاع على شكل W

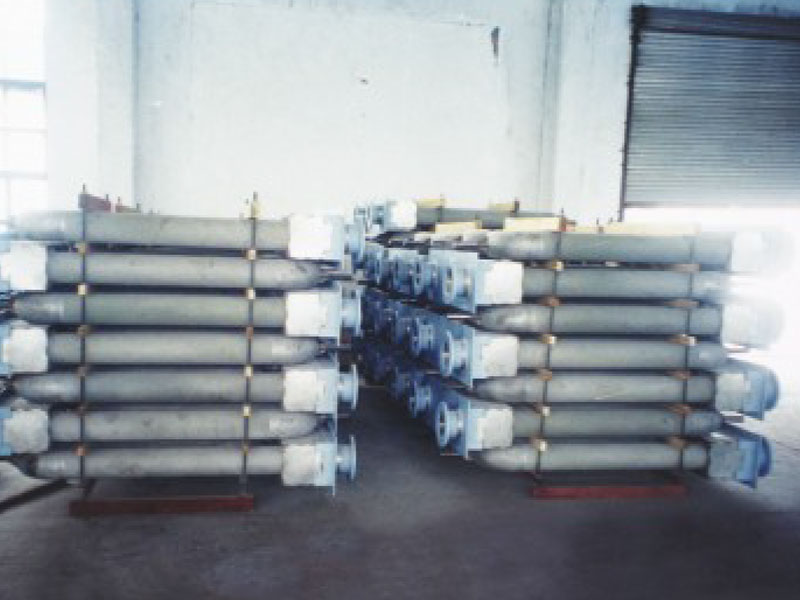

أنبوب إشعاع على شكل حرف U

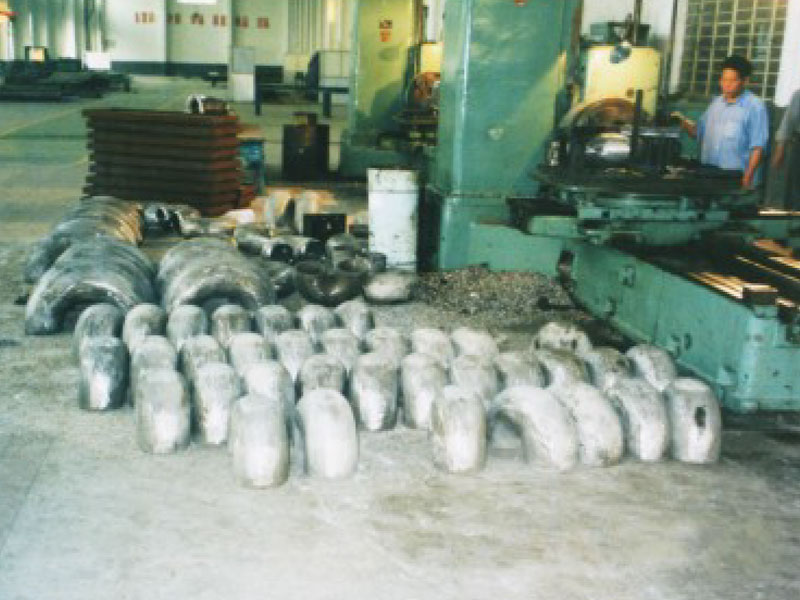

الكوع
صب الأنابيب في الموقع

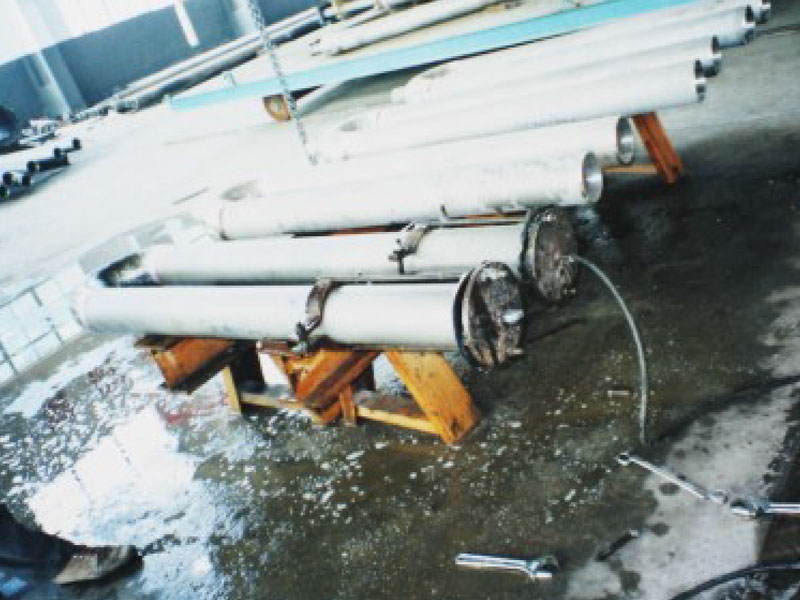

اختبار ضغط أنبوب الإشعاع
