سخان الأنبوب المشع هو نظام تسخين يعمل بالأشعة تحت الحمراء يعمل بالغاز وينتج الدفء عن طريق حرق الوقود داخل أنبوب معدني مغلق ويشع الطاقة الحرارية مباشرة إلى الأشياء والأشخاص والأرضيات الموجودة أسفله. على عكس سخان وحدة الهواء القسري، الذي يقوم بتدفئة حجم الهواء بالكامل للمبنى، يصدر سخان الأنبوب المشع موجات تحت حمراء تنتقل في خطوط مستقيمة حتى تصل إلى سطح صلب. تمتص الأرضية والآلات والركاب هذا الإشعاع ويطلقون الدفء مرة أخرى إلى محيطهم. بالنسبة لمهندسي المصانع ومديري المرافق، فإن النتيجة العملية هي استجابة أسرع للراحة، واستهلاك أقل للوقود، ودرجات حرارة أكثر اتساقًا على مستوى الأرضية في المباني الصناعية الكبيرة.

كيف يقوم سخان الأنبوب المشع بتحويل الوقود إلى حرارة

يمكن تقليل تسلسل التشغيل الكامل لسخان الأنبوب المشع إلى أربع مراحل محددة بوضوح.

1. يمزج الموقد الغاز الطبيعي أو البروبان مع كمية محددة من هواء الاحتراق ويشعل الخليط.
2. ينتقل اللهب وغازات الاحتراق الساخنة عبر أنبوب طويل من الفولاذ أو السبائك المقاومة للحرارة، مما يؤدي إلى تسخين جدار الأنبوب تدريجيًا من الداخل.
3. يصل السطح الخارجي للأنبوب إلى درجات حرارة تتراوح بين 800 درجة فهرنهايت إلى 1000 درجة فهرنهايت تقريبًا ويبدأ في إطلاق الأشعة تحت الحمراء.
4. تتحرك طاقة الأشعة تحت الحمراء عبر الهواء دون تسخينه، وتضرب الأرض والمعدات، وتسخن تلك الأسطح مباشرة.

هذه المرحلة النهائية هي السمة المميزة للتدفئة الإشعاعية. يعتمد سخان الحمل الحراري على ارتفاع الهواء الدافئ نحو السطح، وتقسيمه إلى طبقات وترك المناطق الباردة بالقرب من رصيف التحميل أو طاولة العمل. وتتجاوز الأنابيب المشعة هذه المشكلة عن طريق إيصال الطاقة مباشرة إلى المنطقة المحتلة. لا يتم تسخين الهواء إلا بعد أن تقوم الأرضية والمعدات بإعادة بث الحرارة المخزنة. يسمح ذلك بضبط منظم الحرارة بعدة درجات أقل للحصول على نفس الراحة الملموسة، ولهذا السبب أبلغت العديد من المنشآت عن توفير في الوقود بنسبة 25 إلى 40 بالمائة مقارنة بأنظمة الهواء القسري.

إن المدخرات الموضحة أعلاه هي نطاقات نموذجية تم الإبلاغ عنها في المنشآت الصناعية وليست قيمًا مضمونة. تعتمد النتيجة الفعلية على ارتفاع السقف وظروف السحب ومستوى العزل وعدد مرات فتح أبواب التحميل. تستجيب المباني ذات الأسقف العالية وكميات الهواء الكبيرة بشكل أفضل للتدفئة الإشعاعية لأنه ليست هناك حاجة لتسخين الهواء الذي سيتراكم ببساطة بالقرب من السطح. تستفيد أيضًا المرافق ذات فتحات الأبواب المتكررة، لأن الطاقة الإشعاعية تعيد دفء مستوى الأرضية بسرعة بعد اندفاع الهواء البارد. سيقضي نظام الهواء القسري وقتًا أطول بكثير في إعادة تسخين حجم الهواء الداخلي بالكامل بعد كل دورة باب. تجعل خصائص التشغيل هذه النهج الإشعاعي جذابًا بشكل خاص في البيئات اللوجستية والإنتاجية حيث يعمل تسرب الهواء وارتفاع المبنى ضد التدفئة التقليدية. بالنسبة للمنشآت التي تحتاج أيضًا إلى حرارة المعالجة أو مكونات الفرن، يتم استخدام نفس تقنية السبائك المقاومة للحرارة الموجودة في الأنابيب المشعة عبر المعدات ذات الصلة، ولهذا السبب يبدأ العديد من المشترين بـ دليل مفصل لأساسيات الأنبوب المشع قبل كتابة المواصفات الخاصة بهم.

المكونات الرئيسية لسخان الأنبوب المشع

يتم بناء نظام التسخين الأنبوبي المشع النموذجي من عدد صغير من المكونات القوية. يساعد فهم كل وحدة في تحديد الوحدة المناسبة وتشخيص المشكلات لاحقًا.

الموقد ونظام التحكم

الموقد هو قلب النظام. فهو يسحب الهواء الأساسي، ويمزجه مع الغاز الطبيعي أو البروبان بنسبة يمكن التحكم فيها، ويشعل الخليط داخل أنبوب الموقد. يشتمل نظام التحكم على صمام غاز ووحدة إشعال ومستشعر لهب وجهاز تنظيم الحرارة أو واجهة إدارة المبنى. يمكن أن تعمل الشعلات في مرحلة واحدة أو مرحلتين أو في وضع التعديل. تعمل الشعلات ذات المرحلتين والتعديل على تحسين الكفاءة عن طريق تقليل مدخلات الوقود عندما لا تحتاج المساحة إلى الإخراج الكامل.

أنبوب مشع وعاكس

يتم تصنيع الأنبوب المشع نفسه من الفولاذ المقاوم للحرارة أو الفولاذ المقاوم للصدأ عالي السبائك بشكل مستقيم أو على شكل U أو على شكل W. تنتقل غازات الاحتراق عبر الأنبوب وترفع درجة حرارة سطحه إلى النقطة التي يبدأ فيها انبعاث الأشعة تحت الحمراء. ويتم وضع عاكس من الألومنيوم المصقول فوق الأنبوب لإعادة توجيه الإشعاع لأعلى نحو الأرضية بالأسفل، مما يؤدي إلى تركيز الحرارة في المكان الذي يعمل فيه الأشخاص بالفعل. يحمي العاكس أيضًا هيكل السقف من التعرض المفرط للحرارة الإشعاعية.

نظام العادم والفراغ

بعد مرور غازات الاحتراق عبر الأنبوب المشع، تظل تحتوي على حرارة قابلة للاستخدام ويجب تهويتها بأمان. في تصميم الفراغ أو الضغط السلبي، تقوم مروحة السحب المستحثة بسحب منتجات الاحتراق عبر الأنبوب ونظام المداخن. في تصميم الضغط الإيجابي، يقوم ضغط الموقد بدفع الغازات عبر الأنبوب. تعد أنظمة السحب أكثر شيوعًا لأنها تقضي على أي فرصة لتسرب غاز الاحتراق إلى المساحة المشغولة من خلال وصلة تالفة.

تعد تعدين الأنبوب المشع عاملاً رئيسياً في عمر النظام. تتعرض الأنابيب التي تعمل بدرجة حرارة أعلى من 900 درجة فهرنهايت للأكسدة التدريجية والتعب الحراري، لذلك يُفضل استخدام السبائك المقاومة للحرارة والفولاذ عالي السبائك المصبوب بالطرد المركزي للخدمة لفترة أطول. تُستخدم الأنابيب المشعة أيضًا في الأفران الصناعية وخطوط المعالجة الحرارية، حيث تفصل جو الاحتراق عن جو العملية وتوفر توزيعًا متساويًا للحرارة. يطبق مصنعو تركيبات المعالجة الحرارية ومكونات الأفران نفس المعرفة المادية عند إنتاج الأنابيب المشعة، والعديد منها خيارات المنتج أنبوب مشع متوفرة في درجات سبائك متطابقة للخدمة المستمرة.

تكوينات أنبوب مشع وإخراج الحرارة

يحدد شكل الأنبوب المشع مقدار مساحة سطح إطلاق الحرارة التي تتناسب مع مساحة السقف المحددة. تهيمن ثلاثة تكوينات قياسية على السوق، ولكل منها توازن مختلف من حيث التكلفة والإنتاج والتغطية.

ان أنبوب مشع على شكل I هو أبسط تصميم، وهو عبارة عن أنبوب مستقيم يتم تركيبه أفقيًا بزاوية طفيفة. إنه يناسب ورش العمل الصغيرة والخلجان الأضيق حيث تكون منطقة التدفئة المدمجة كافية. يحافظ التصميم المستقيم على انخفاض الضغط وطول الأنبوب قصيرًا، وبالتالي تقوم مروحة الموقد بعمل أقل. نظرًا لأن خرج الحرارة أقل، فإن الوحدة على شكل حرف I هي أيضًا الخيار الأكثر اقتصادا لمنطقة تسخين واحدة.

الجملة أنا على شكل أنبوب مشع الصانع، شركة مصدرة Jiangsu Huaye Technology Co., Ltd هي الشركة المصنعة للأنابيب المشعة على شكل I في الصين والشركة المصدرة للأنابيب المشعة على شكل I، نحن نصمم حسب الطلب... عرض المنتج →

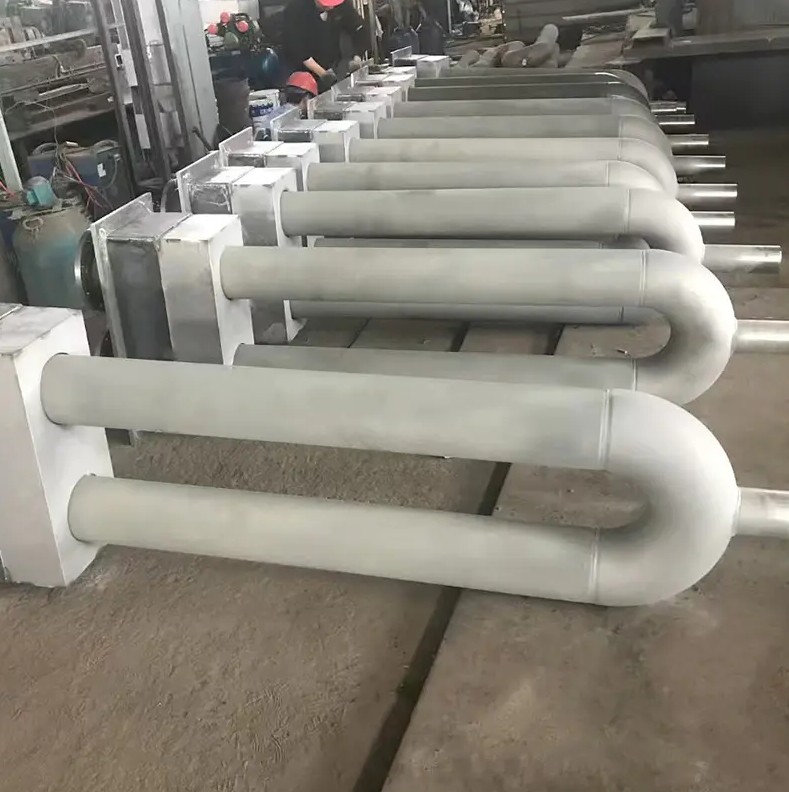

A أنبوب مشع على شكل حرف U يضاعف سطح إطلاق الحرارة ضمن نفس البصمة الأفقية تقريبًا. يرسل منحنى العودة عند أحد الأطراف غازات الاحتراق مرة أخرى من خلال المحطة الثانية، مما يعني أن طول السقف الذي يغطيه المدفأة هو تقريبًا نفس طول الأنبوب المادي. يتم استخدام هذا التكوين على نطاق واسع في المستودعات متوسطة الحجم ومحلات التصليح وخلايا الإنتاج. تعمل مساحة السطح الإضافية على رفع إجمالي الناتج والكفاءة الإشعاعية مقارنة بأنبوب مستقيم ذو طول إجمالي مماثل.

الجملة على شكل حرف U أنبوب مشع الصانع، شركة مصدرة Jiangsu Huaye Technology Co., Ltd هي الشركة الصينية المصنعة للأنابيب المشعة على شكل حرف U والشركة المصدرة للأنابيب المشعة على شكل حرف U، نحن نصمم حسب الطلب... عرض المنتج →

A أنبوب مشع على شكل حرف W هو أعلى خيار الإخراج. إنه يوفر أربعة ممرات متوازية لسطح الأنبوب للموقد الذي يتم وضعه في أحد طرفيه. تم اختيار هذا التصميم للمساحات الكبيرة المفتوحة مثل حظائر الطائرات ومراكز التوزيع وقاعات التصنيع الكبيرة. على الرغم من أنه يوفر أكبر قدر من الحرارة، إلا أن تكوين W يحتاج أيضًا إلى مزيد من الخلوصات وتباعد دعم أكثر دقة للتعامل مع التمدد الحراري.

الجملة W- نوع أنبوب مشع الصانع، شركة مصدرة Jiangsu Huaye Technology Co., Ltd هي الشركة المصنعة للأنابيب المشعة من النوع W في الصين والشركة المصدرة للأنابيب المشعة من النوع W، نحن متخصصون وكاملون... عرض المنتج →

تشير قيم الإخراج أعلاه إلى سخانات الأنبوب المشع النموذجية التي تعمل بالغاز وليس الحدود المطلقة. تعتمد التقييمات الفعلية على سعة الموقد وقطر الأنبوب وسمك سبيكة جدار الأنبوب. تزيد الأنابيب الأطول من إجمالي مساحة السطح ولكنها تزيد أيضًا من انخفاض ضغط غاز الاحتراق، لذلك يجب أن يتطابق الموقد مع هندسة الأنبوب. يؤدي اختيار تكوين كبير جدًا بالنسبة للمساحة إلى ركوب الدراجات لفترة قصيرة وضعف الراحة، في حين أن الوحدة الأصغر حجمًا ستعمل بشكل مستمر وتستهلك وقودًا أكثر من اللازم. يوفر النظام المطابق بشكل صحيح إشعاعًا ثابتًا بدون تيارات أو ضوضاء مرتبطة بتسخين الهواء عالي السرعة.

توزيع الحرارة المشع وملف الراحة

تعد الطريقة التي يتم بها توزيع الحرارة عبر المستوى الأرضي واحدة من أقوى الحجج لصالح سخانات الأنابيب المشعة. نظرًا لأن طاقة الأشعة تحت الحمراء تنتقل حتى تلامس السطح، تصبح الأرضية نفسها مشعاعًا منخفض الحرارة يطلق الدفء مرة أخرى إلى الأعلى. وينتج عن ذلك ملف تعريف لدرجة الحرارة يختلف تمامًا عن نظام الهواء الدافئ.

درجة حرارة السطح على طول الأنبوب المشع ليست موحدة. بالقرب من نهاية الموقد، يرتفع المعدن بسرعة إلى درجة حرارة الذروة لأن اللهب وغازات الاحتراق تكون في أعلى درجات الحرارة عند تلك النقطة. وبالتحرك نحو نهاية العادم، تطلق الغازات الحرارة إلى جدار الأنبوب، وبالتالي تنخفض درجة حرارة السطح تدريجيًا. يحافظ الأنبوب المصمم جيدًا على اختلاف في درجة الحرارة لا يزيد عن 20 إلى 25 بالمائة بين نهاية الموقد ونهاية المداخن. ومع ذلك، فإن متوسط ​​درجة الحرارة عبر الأنبوب بأكمله يحدد مقدار طاقة الأشعة تحت الحمراء التي يتم تسليمها إلى الفضاء.

إن الارتفاع والانخفاض السلس لمنحنى درجة الحرارة مهم لكل من الراحة وعمر المعدات. إذا ارتفع الأنبوب بشكل حاد للغاية ثم انخفض بسرعة، فإن الأرضية الموجودة أسفل نهاية الموقد مباشرة تتلقى إشعاعًا أكثر بكثير من بقية الخليج، مما يؤدي إلى إنشاء مناطق ساخنة ومناطق باردة. المظهر الجانبي الأكثر توازنًا يعني أن العاكس يمكنه توزيع الإشعاع بشكل أكثر تجانسًا عبر مساحة الأرضية المشغولة. يؤثر اختيار المواد أيضًا على المنحنى، لأن الأنابيب المصنوعة من السبائك العالية ذات الموصلية الحرارية الجيدة تنشر الحرارة على طولها بشكل متساوٍ أكثر من الأنابيب المصنوعة من الفولاذ منخفض الجودة. وهذا هو أحد الأسباب التي تجعل المشترين الصناعيين يحددون أنابيب السبائك المعتمدة ذات درجة الحرارة العالية من أجل عمر طويل وإنتاج ثابت.

سخان الأنبوب المشع مقابل سخان الوحدة في المساحات الكبيرة

غالبًا ما يقوم مديرو المرافق بمقارنة سخانات الأنابيب المشعة بسخانات الوحدات التقليدية عند التخطيط لترقية التدفئة. كلا النظامين لهما استخدامات صالحة، ولكن فيزياء توصيل الحرارة تجعلهما مناسبين لظروف مختلفة جدًا. أسرع طريقة لتأطير القرار هي النظر إلى توزيع درجة الحرارة الذي ينشئه كل نظام في مبنى طويل.

تُسجل المقارنة الرادارية أعلاه كلا أسلوبي التسخين وفقًا لخمسة معايير عملية. تحقق سخانات الأنابيب المشعة درجات أعلى من حيث الكفاءة والراحة لأنها توفر الحرارة مباشرة إلى مستوى الأرض بدلاً من دفعها نحو السطح. يعد تجانس درجة الحرارة أيضًا أفضل، حيث تعمل الأرضية كمبرد ثانوي يعمل على توحيد الحرارة عبر المساحة. تتقدم سخانات الوحدة قليلاً فقط من حيث الهدوء والوصول إلى صيانة المساحة الصغيرة، لأن وحدة المروحة ذات الأنابيب أو المروحة لديها مخاوف أقل على المدى الطويل بشأن إجهاد مادة الأنبوب.

المشكلة الحقيقية مع سخان الوحدة في منشأة طويلة هي التقسيم الطبقي. يرتفع الهواء الدافئ ويتجمع في منطقة الجمالون، حيث لا يكون له أي قيمة مفيدة، بينما تظل الأرضية باردة ومعرضة للتيارات العاتية. ولهذا السبب تتسع فجوة الأداء العملي مع زيادة ارتفاع السقف. لا يحتاج نظام الأنابيب المشعة إلى دفع الهواء الدافئ إلى الأسفل؛ إنه ببساطة ينبعث من الإشعاع الذي يهبط على الأرض والركاب. بالنسبة للمباني ذات الأسقف التي تزيد عن 15 قدمًا، والتي تشمل معظم المستودعات والمنشآت الصناعية، يمكن أن تكون الطاقة المفقودة بسبب التقسيم الطبقي في نظام سخان الوحدة كبيرة.

اعتبارات الاختيار والتركيب والصيانة

يبدأ اختيار سخان الأنبوب المشع المناسب بحساب الحمل الحراري، وليس قاعدة عامة. يجب أن يأخذ الحساب في الاعتبار غلاف المبنى والعزل وتغييرات الهواء وتكرار فتح الباب ومصادر الحرارة الداخلية من الآلات أو معدات المعالجة. تحدد النتيجة خرج BTU/hr المطلوب وعدد مناطق التسخين. ارتفاع السقف ومساحة التركيب يحددان تكوين الأنبوب، لأنه يجب الحفاظ على العاكس وسطح الأنبوب على مسافة آمنة من المواد القابلة للاحتراق.

جودة التثبيت لها تأثير مباشر على كفاءة الإشعاع. يجب أن ينحدر الأنبوب قليلًا نحو الأعلى نحو نهاية العادم بحيث تتدفق غازات الاحتراق والمكثفات في الاتجاه الصحيح. يجب أن تسمح الشماعات الداعمة للأنبوب بالتمدد والتقلص أثناء تسخينه وتبريده. يجب الحفاظ على العاكس في الزاوية الصحيحة وإبقائه نظيفًا بحيث يتم توجيه الإشعاع نحو المنطقة المستهدفة بدلاً من تشتيته. يمكن أن يؤدي العاكس ذو المحاذاة السيئة إلى تقليل الحرارة التي تصل إلى الأرض بهامش ملحوظ.

الصيانة واضحة ولكنها ضرورية. يجب فحص الموقد في كل موسم تسخين للتأكد من تراكم الكربون وخصائص اللهب المناسبة. يجب فحص سطح الأنبوب للتأكد من عدم وجود أي اعوجاج أو تغير في اللون أو تشققات، خاصة بالقرب من نهاية الموقد حيث يكون الإجهاد الحراري في أعلى مستوياته. تحتاج مروحة العادم ومحبس الصرف أيضًا إلى الاهتمام، لأن خط المكثفات المسدود يمكن أن يؤدي إلى إيقاف تشغيل المدفأة بالكامل. تنشر معظم الشركات المصنعة جدول صيانة واضحًا، واتباعه يحمي الضمان ويطيل عمر خدمة أنبوب السبائك المقاوم للحرارة.

عندما يتضمن المشروع استبدال نظام التدفئة الحالي أو التوسع في مبنى جديد، فمن المفيد إشراك مورد المعدات في وقت مبكر من مرحلة التصميم. يمكن للمورد الذي يقوم أيضًا بتصنيع الأنابيب المشعة تقديم إرشادات عملية حول درجات المواد وسمك جدار الأنبوب ومطابقة الموقد. لمناقشة ملف بناء محدد مع مهندسي المعادن، اتصل بفريقنا الهندسي مع خطة الكلمة وظروف التشغيل.

خلاصة القول على كفاءة سخان أنبوب مشع

تعمل سخانات الأنابيب المشعة عن طريق حرق الغاز داخل أنبوب معدني مغلق، وتسخين هذا الأنبوب إلى درجة انبعاث الأشعة تحت الحمراء، وإرسال الإشعاع مباشرة إلى الأرض والمعدات والأشخاص. المبدأ واضح ومباشر، لكن القرارات الهندسية المتعلقة بتكوين الأنبوب ودرجة السبائك والتحكم في الموقد تحدد مدى كفاءة استخدام الطاقة في الممارسة العملية.

بالنسبة للمساحات الكبيرة ذات الأسقف العالية، توفر سخانات الأنابيب المشعة مزايا قابلة للقياس من حيث الراحة والاقتصاد في استهلاك الوقود. يصبح هيكل المبنى نفسه جزءًا من نظام التدفئة، حيث يمتص الإشعاع ويطلقه ببطء بدلاً من فقدان الهواء الدافئ إلى فراغ السقف. إن مطابقة تكوين الأنبوب مع الحمل الحراري، وتثبيت النظام بمحاذاة صحيحة والحفاظ على سطح الموقد والأنبوب، سوف يحافظ على تشغيل النظام بكفاءة للعديد من مواسم التسخين.
